S型热气溶胶自动灭火装置接线方式的分析
气溶胶自动灭火装置是由我国科技人员研发的新型灭火技术。广泛应用于通信机房、通信基站、电子计算机房及发电机房等场所,适
用于扑灭电气火灾、液体火灾、固体表面火灾,遍及冶金、电力、通讯、石油化工企业和民用建筑。我国技术处于领先地位。
1.灭火原理
胶)。气体从喷口喷出,完全淹没灭火空间。其灭火机理为中断燃烧链式反应的化学灭火。气溶胶灭火装置一经启动,就会有一个反馈信
号反馈给消防控制系统。
2.系统组成
气溶胶自动灭火装置由火灾自动报警系统和气溶胶装置两部分组成。
3.气溶胶启动原理
当启动电流通过点火元件时,气溶胶的桥丝发热,在桥丝周围的点火药剂发生燃烧反应,产生爆燃形式点燃引燃药,引燃药能量得到
扩大而点燃灭火剂,使灭火剂纵、横向燃烧产生灭火气溶胶,正常启动信号5ms时间即可。
4.技术参数
气溶胶启动回路直流电阻:1~9Ω,最大启动电流及时间:1A/5ms。
5.工程应用中存在的问题
气溶胶药剂储存有效期为6年,到达使用年限后需要更换药剂,以保持系统的有效性。通常使用原厂产品是最好的选择,但由于原气
溶胶装置生产厂家停产或其他原因,无法配置原来的产品,需要更换新的厂家产品,产品之间的差异,无法按原来的装置接线,特别是多
个气溶胶自动灭火装置如何连接成为一个难题。
施工时,通常会并联连接,但这种接法并不适合所有场所,需要根据配置的气溶胶自动灭火装置数量来确定接法。
6.模型分析
气溶胶自动灭火装置接法有并联和串联两种,下面分别对两种接线方式进行定量和定性分析。
串联连接,如图1所示,
总电阻R=R1+R2+R3+R4+R5+R6+R7=21Ω
总电流I=U/R=1.14 A

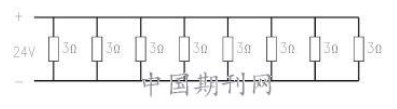

并联连接,如图2所示
总电阻1/R=1/R1+1/R2+1/R3+1/R4+1/R5+1/R6+1/R7=0.43Ω
总电阻I=U/R=55.8 A
7.试验数据
在相同的环境和参数的情况下,测试电压为24V,最大负载电流15A的稳定直流电电源进行试验。
8.数据分析
串联电路,只有在完好状态下才能通过电流,保证电流通过桥丝时同时动作,所有装置同时喷放,考虑系统可靠性的因素,当防护区
内配置气溶胶灭火装置启动电阻超过15Ω时,与控制器连接的气溶胶灭火装置应装放大器,以确保该防护区内所有灭火装置同时启动。
而并联电路,装置越多,负载也大,瞬间电流越大,同时由于各支路电阻阻值不同,有可能出现电阻小的先启动并形成短路从而使其
他支路都不能启动的情况,最终有可能影响到电源的安全,使装置失效。
9.结论
由此可见,一个防护区设置多台灭火装置时,应保证释放点均分散布置,同一防护区灭火装置多于3台时宜串联连接,统一启动。小
于等于3台时,串并的接法不限。
气溶胶启动线路建议用串联电路,同时当气溶胶灭火装置设备安装数量超过5台(含5台),应该安装启动放大器。其主要目的是为设
备提供稳定的电流、电压输出,达到气溶胶灭火装置设备的工作额定电流,确保气溶胶能动作。
10.应用实例
某大型地下商业空间于2011年建成,面积约40多万平方米,配置多个高低压配电房,各电房设置了气溶胶自动灭火装置,由于使用年
限达到6年,需要更换装置,但原施工单位使用的产品品牌不一致,更换的产品无法按原产品接线,在更换的过程中,开始时装置接线全部
使用了并联接法,但很快发现与原装置接线方式不一致,从而提出串联和并联接法的问题,通过理论分析和厂家做试验,得出了串联接法
对多装置更合理的结论。及时改正了错误接法,顺利完成了工程。
11.扩展
串联接法虽然能保证装置同时动作,但可靠性稍微差些,因为只要有一个线路故障开路,则这个气溶胶自动灭火装置失效,因此,必
须加强对系统的维护检查,无关人员不得进入装置场所,从而确保气溶胶自动灭火装置的运行安全。
本文参考文献:
[1]刘洋;田卫国;孟庆国,由气溶胶灭火装置误喷事故引发对使用启动放大器弊端的分析,消防技术与产品信息,2015,07
[2] 王彬,S型气溶胶自动灭火系统在矿用变电站的应用,北京工业职业技术学院学报,2019,02
